heinicke Maschinen- und Metallbau GmbH

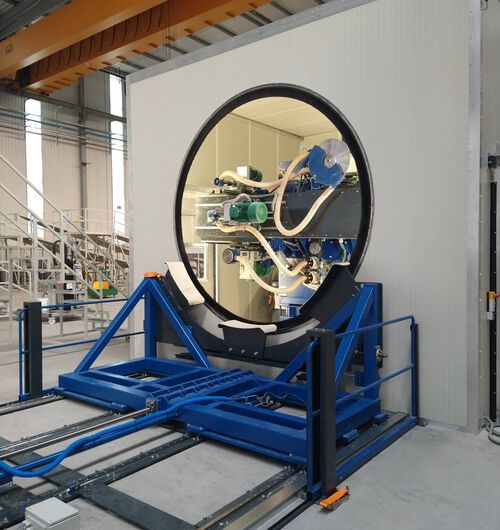

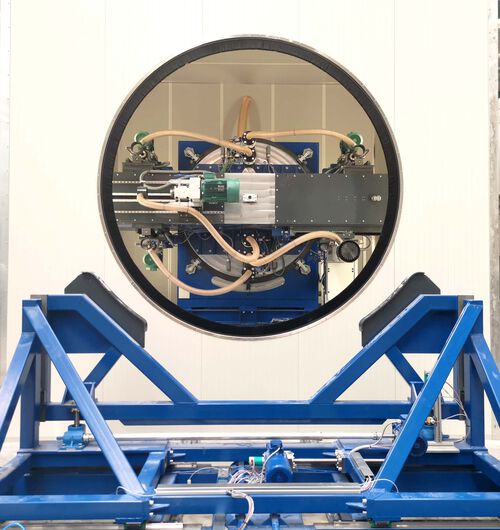

Sondermaschine HBBA

Die HBBA (heinicke Bohr-& Besäumanlage) wurde von Firma heinicke Maschinenbau für Rotorblatthersteller und Winkraftanlagenhersteller erdacht und entwickelt. Bei dieser Anlage handelt es sich um eine Komplettlösung für die Flanschbearbeitung des Rotorblattes. Um die Rotorblätter in einen montagefähigen Zustand zu versetzen, benötigen Sie mit der HBBA nur 4 Arbeitsschritte;

  1. Positionierung: Nach dem einlegen des Blattes in die Auflageböcke führt die Positionierungseinrichtung der HBBA das Rotorblatt an den Bearbeitungseinheiten der Maschine heran. Dies ermöglicht dann die automatische Bearbeitung des Rotorblattes mit der HBBA.

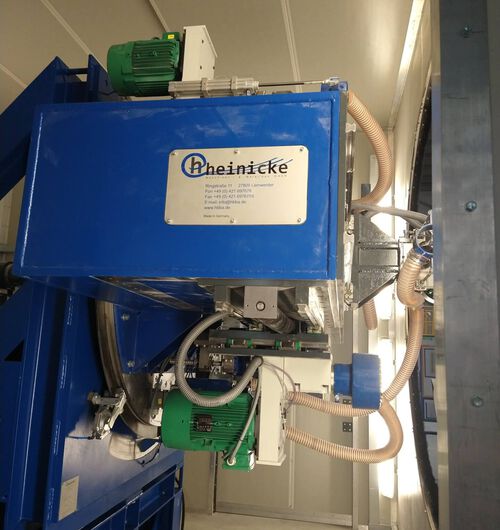

  2. Kürzen: Im ersten Bearbeitungsschritt wird die Rotorblattwurzel auf die geplante Länge gekürzt. Die HBBA verfügt über eine Säge-Einheit, die mit einem PKD bestücktem Sägeblatt ausgestattet ist. Diese Säge-Einheit erreicht eine Oberflächen-Toleranz von maximal 0,7 mm.
  3. Planfräsen der Sägekante: Um eine hohe Oberflächenebenheit zu garantieren, wird die Flanschfläche mit der Fräs-Einheit geebnet. Auch dieser Arbeitsschritt läuft vollautomatisch ab.

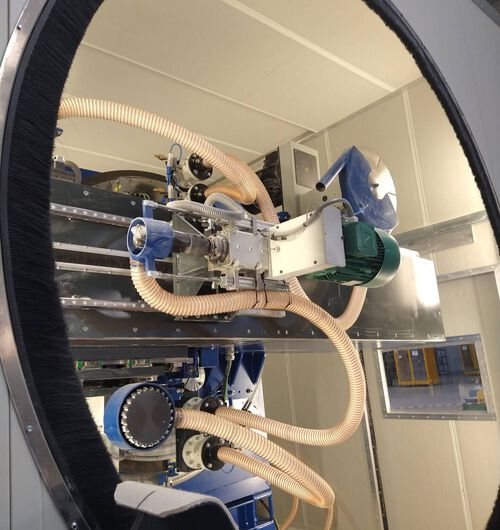

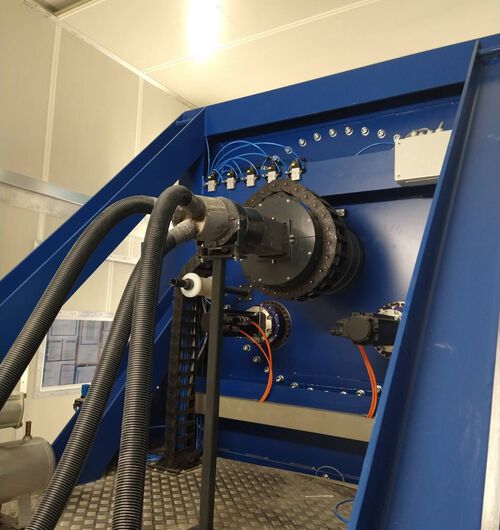

  4. Einbringen der Axial- und Radialbohrungen: Hier beginnt das Kernstück der Bearbeitung, das simultane Bohren der Axial- und Radiallöcher. Beide Bohrzyklen sind frei programmierbar.

Die HBBA löst diese anspruchsvollen Aufgaben durch den hohen Fokus auf Flexibilität, Zuverlässigkeit, Präzision und Effizienz.
Seit der Entwicklung der HBBA im Jahr 1996 wurden mehr als 130 Stück verkauft und sind seitdem überall auf der Welt, für viele namenhafte Hersteller, täglich in Betrieb. Seit ihrer Entwicklung wurde die HBBA konstant verbessert und befindet sich auf dem neuesten Stand der Technik. Die Standardausführung der HBBA (HBBA 2600) ist in der Lage, Rotorblattwurzeln bis zu einem Durchmesser von 2.600mm zu bearbeiten. Der komplette Bearbeitungszyklus eines Rotorblattes mit der HBBA dauert ca. 3 Stunden.
Zur Bedienung der HBBA wird nur ein qualifizierter Mitarbeiter benötigt. Des Weiteren bieten wir Lösungen zur Bearbeitung von Offshore Blättern mit einem Durchmesser bis zu 4.500mm an (HBBA 4500).
Jede HBBA wird speziell nach den Anforderungen des Kunden gefertigt und bietet somit viele Möglichkeiten zur Modifikation. Sollte es eine gewünschte Funktion, bis jetzt noch nicht in unserer Produktpalette geben, sind wir gerne bereit, diese für Sie oder in Zusammenarbeit mit Ihnen zu entwickeln.
Jede Ausführung der HBBA ist mit Sicherheitsstandards auf höchstem Niveau ausgestattet:

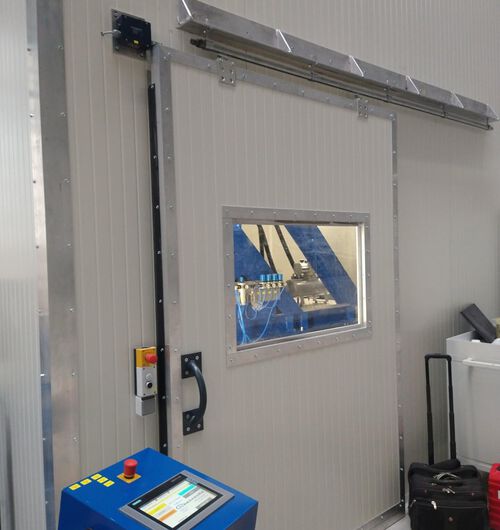

  • Die HBBA ist mit einer schallisolierten Sicherheits-Kabine ausgestattet, die ein Betreten des Arbeitsbereiches/Gefahrenbereiches während des Bearbeitungszyklus verhindert. Bei geöffneter Tür zum Arbeitsbereich kann die Maschine aus Sicherheitsgründen nicht gestartet werden.
  • Auf Wunsch wird die HBBA mit einer leistungskräftigen Absauganlage ausgestattet, die in der Lage ist einen Großteil der aggressiven Bohr- und Sägestäube abzusaugen.
  • Sämtliche Antriebe der HBBA sind auf sichere Leistung ausgelegt. Frequenzumrichter sorgen für einen korrekt dosierten ökonomischen Einsatz der aufgewandten Energie.

Standorte

HBBA Standorte Anzahl der HBBAs
USA/Kanada 9
Basilien 2
Restliche Welt 24
Europa 55
China 87

heinicke Maschinen- und Metallbau GmbH

Komplettlösungen aus einer Hand

Die Firma heinicke legt großen Wert auf ihre Fähigkeit, Ihnen beim Realisieren Ihrer Projekte und Ideen zu helfen. Ihr Wunsch ist unser Ziel. Unser kompetentes und kreatives Team ist in der Lage, Ihre Projekte von der Idee/ Vision bis hin zur Vervollständigung der Dokumentation zu begleiten. In der hauseigenen Entwicklungs- & Konstruktionsabteilung ist man stets um eine praxisnahe Verwirklichung Ihrer Vorstellungen bemüht, die dann in den jeweiligen Dreh-, Fräs- oder Schweißarbeiten umgesetzt werden. Sogar weltweite Einsätze zu Gunsten Ihrer Projekte sind uns möglich.

Wir freuen uns auf Ihre Projekte und Herausforderungen und stehen Ihnen mit Rat und Tat zur Seite.

heinicke Maschinen- und Metallbau GmbH

Drehen

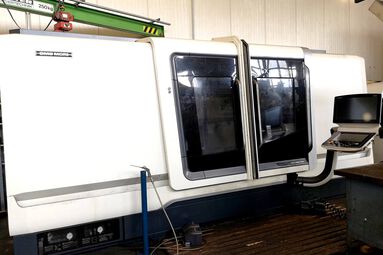

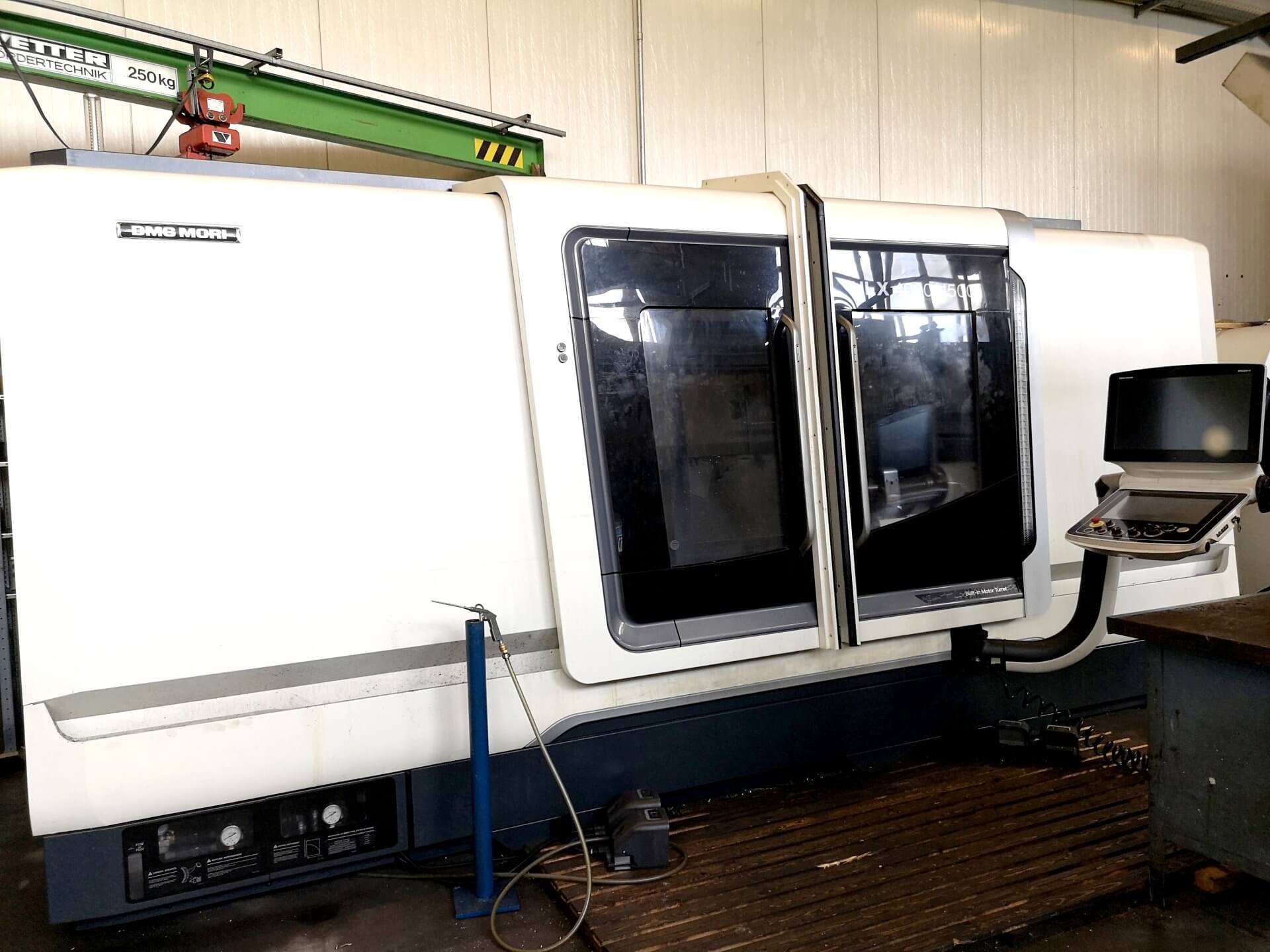

In unserer Dreherei fertigen wir mit CNC-Drehautomaten und CNC-Dreh-Fräszentren.

Unsere fachlich ausgebildeten Mitarbeiter haben die benötigten Qualifikationen um die Aufgaben im Bereich von CNC- und konventionellen Dreharbeiten, nach Kundenwunsch zu fertigen. Der Maschinenpark unserer Dreherei wird ständig und professionell auf dem neusten Stand der Technik gehalten. Durch regelmäßige Investitionen in das Personal, sowie in den Maschinenpark bietet heinicke Maschinenbau auch hier bestmöglichen Service. Wir verfügen über mehrere Maschinen, mit den Möglichkeiten der Technologie und der konventionellen Bearbeitung bis zu folgenden Arbeitsbereichen:

Maschinen

Name Beschreibung Max Durchmesser Länge Spindeldurchlass Y Verfahrbereich

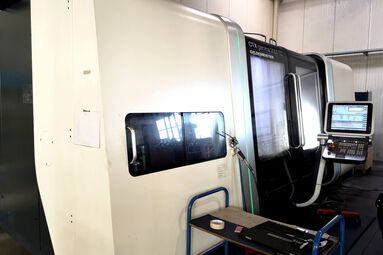

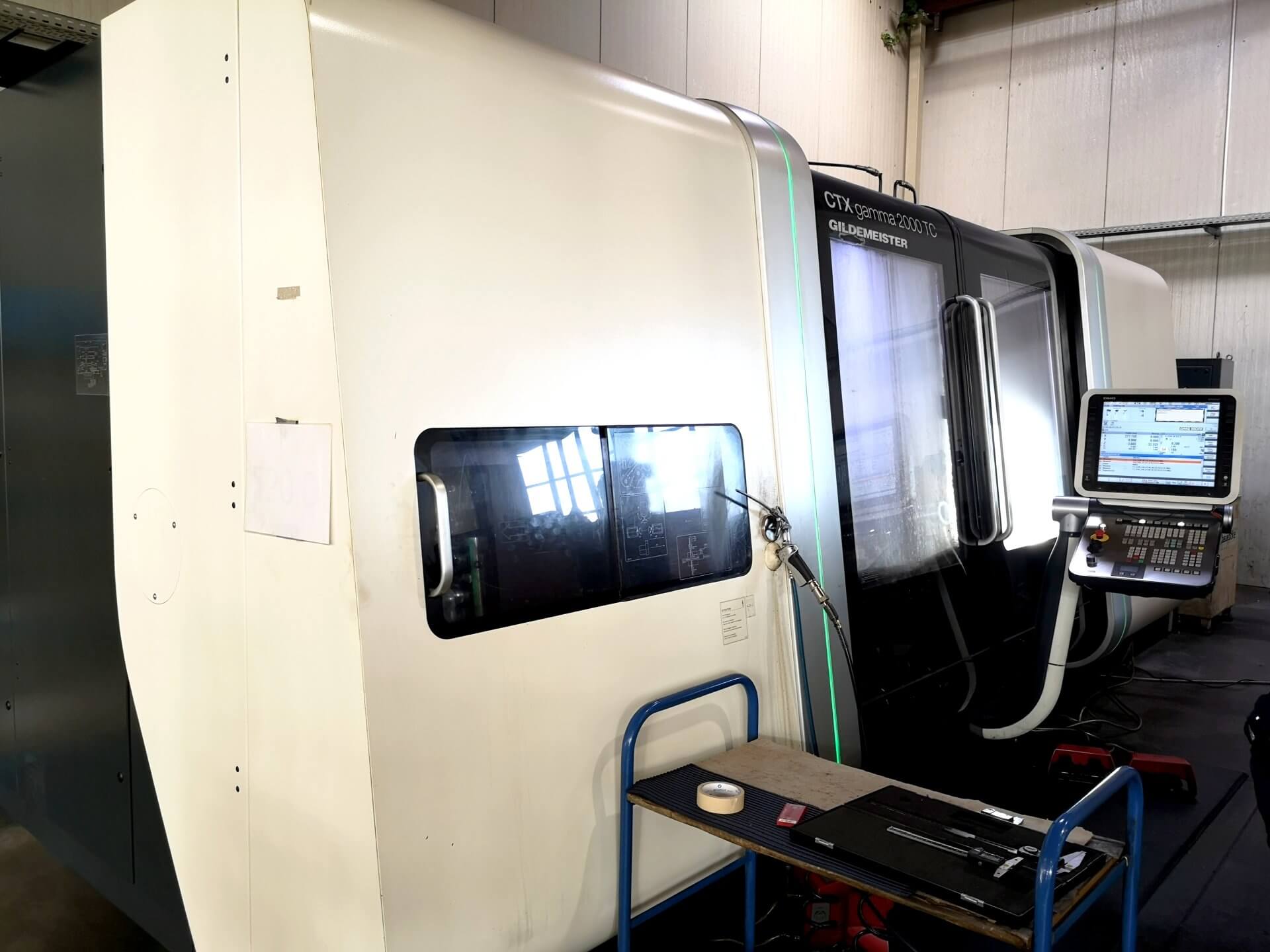

DMG CTX Gamma 2000 TC 5-Achsen-CNC-Dreh-Fräszentrum 700mm 2000mm 115mm 400mm
3x Mazak SMART QT350M Mit angetriebenen Werkzeugen 400mm 1300mm 102mm
Mazak Integrex 200   360mm 1000mm   140mm
Mazak SQT 250M Mit angetriebenen Werkzeugen 300mm 63mm   1000mm
Mazak QT200M   300mm 1100mm 63mm
Mori Seiki Mit angetriebenen Werkzeugen 580mm 1500mm 120mm
Fath Horizontale Drehmaschine 1000mm über Tisch, 900mm über Schitten
Böhringer Horizontale Drehmaschine 950mm über Tisch, 900mm über Schlitten 6000mm
TOS SKI 16   1900mm 1000mm

heinicke Maschinen- und Metallbau GmbH

Sägen

Zu unserem Maschinenpark zählen verschiedene Sägemaschinen. Diese basieren auf dem neuesten Stand der Technick und garantieren höchste Präzision. Wir führen die Sägearbeiten unserer Kunden sauber und effizient durch und können diverse Lösungen anbieten.

Maschinen

Name Sägemaß in mm
2x Huvema BMSY 1110C 1100 x 1110
Huvema BMSY 1100 1100 x 1540
3x Huvema BMSY 800 800 x 840
Kasto Twin 300 x 340

heinicke Maschinen- und Metallbau GmbH

Schweißen

Das Schweißhandwerk erfordert eine ruhige Hand, viel Erfahrung und umfangreiche Materialkenntnisse. Die kompetenten Schweißfacharbeiter der Firma heinicke, stehen unseren Kunden bei der Umsetzung ihrer Aufträge zur Verfügung.
Die Firma heinicke Maschinenbau bietet umfangreiche Dienstleistungen, in den folgenden Bereichen der Schweißbearbeitung an:
Einzelteile, Baugruppen, Behälter und Vorrichtungen nach Zeichnung oder Muster, sowie individuelle Schweißlösungen für diverse Projekte.
Dank großer Erfahrung und hervorragend ausgebildeten Fachkräften bietet die Firma heinicke Maschinenbau folgende Schweißverfahren an:

  • MAG
  • MIG
  • WIG
  • E-Hand
  • Autogen
  • Löten

heinicke Maschinen- und Metallbau GmbH

Schaltschrankbau

Die Schaltschränke für unsere HBBA werden komplett in unserem Hause von kompetenten Mitarbeitern gefertigt. Hierzu werden detaillierte Schaltpläne erstellt und bis aufs kleinste Detail umgesetzt.

Wir sind gerne bereit, Ihren Schaltschrank nach genauen Vorgaben, bezüglich der Anforderung Ihrer Werkshalle zu modifizieren. Alle Geräte werden exakt auf den Betrieb und die Abläufe in Ihrer Produktion abgestimmt. Qualität ist uns sehr wichtig, deshalb verwenden wir ausschließlich spezifizierte und geprüfte Bauteile. Nach Fertigstellung Ihres Schaltschranks, wird dieser im Hause heinicke einer ausgiebigen Funktionsprüfung unterzogen, um einen reibungslosen Ablauf zu garantieren.

heinicke Maschinen- und Metallbau GmbH

Dreherei

Name Beschreibung Max Durchmesser Länge Spindeldurchlass Y Verfahrbereich
DMG CTX Gamma 2000 TC 5-Achsen-CNC-Dreh-Fräszentrum 700mm 2000mm 115mm 400mm
3x Mazak SMART QT350M Mit angetriebenen Werkzeugen 400mm 1300mm 102mm
Mazak Integrex 200   360mm 1000mm   140mm
Mazak SQT 250M Mit angetriebenen Werkzeugen 300mm 63mm   1000mm
Mazak QT200M   300mm 1100mm 63mm
Mori Seiki Mit angetriebenen Werkzeugen 580mm 1500mm 120mm

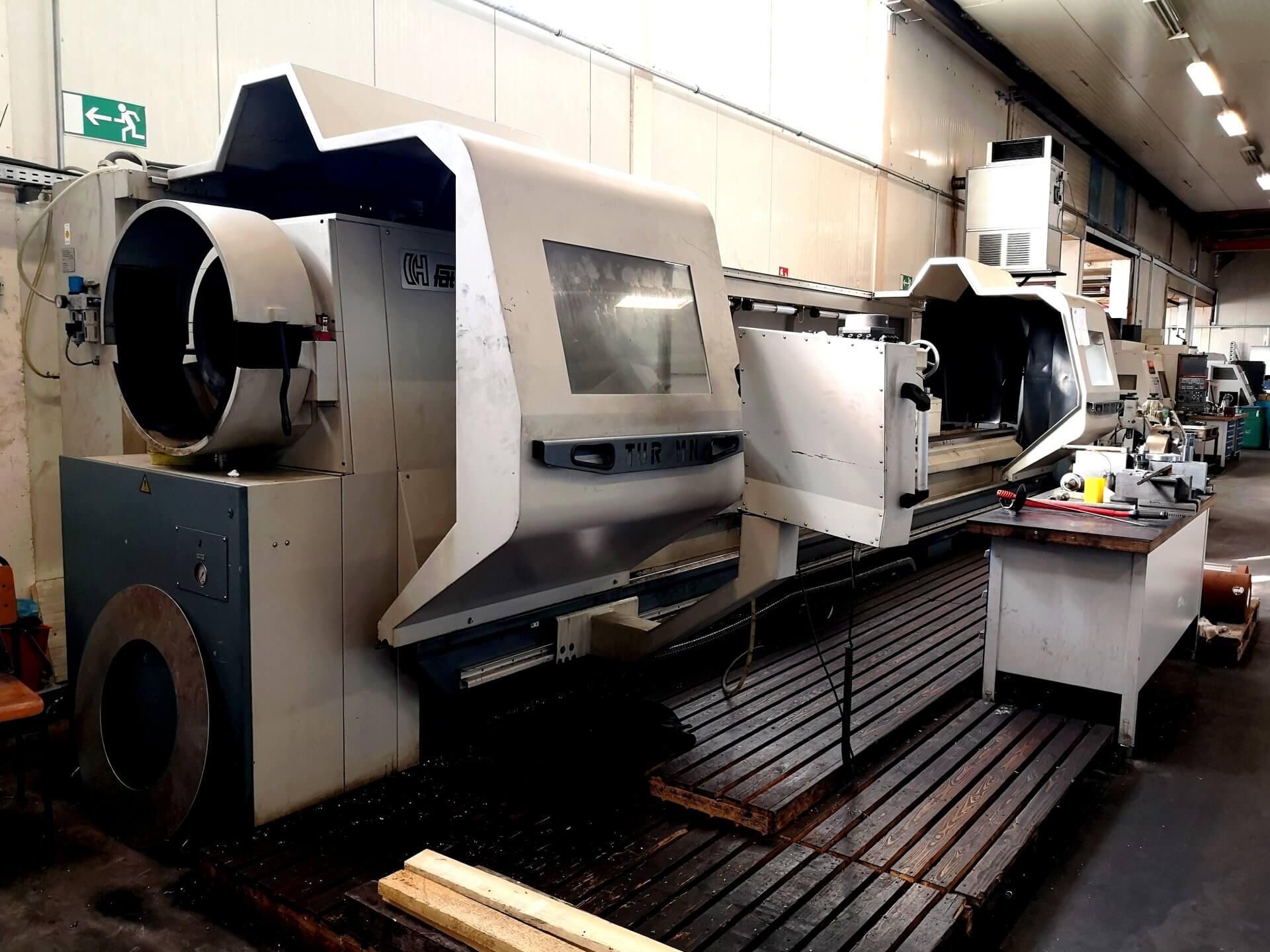

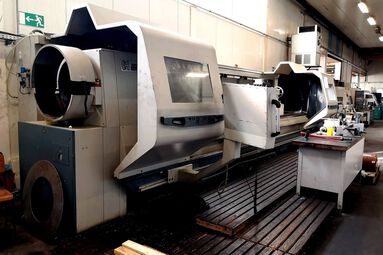

Fath Horizontale Drehmaschine 1000mm über Tisch, 900mm über Schitten 5000mm
Böhringer Horizontale Drehmaschine 950mm über Tisch, 900mm über Schlitten 6000mm
TOS SKI 16   1900mm 1000mm



Fräserei

Bezeichnung Fahrwerk XYZ in mm Beschreibung

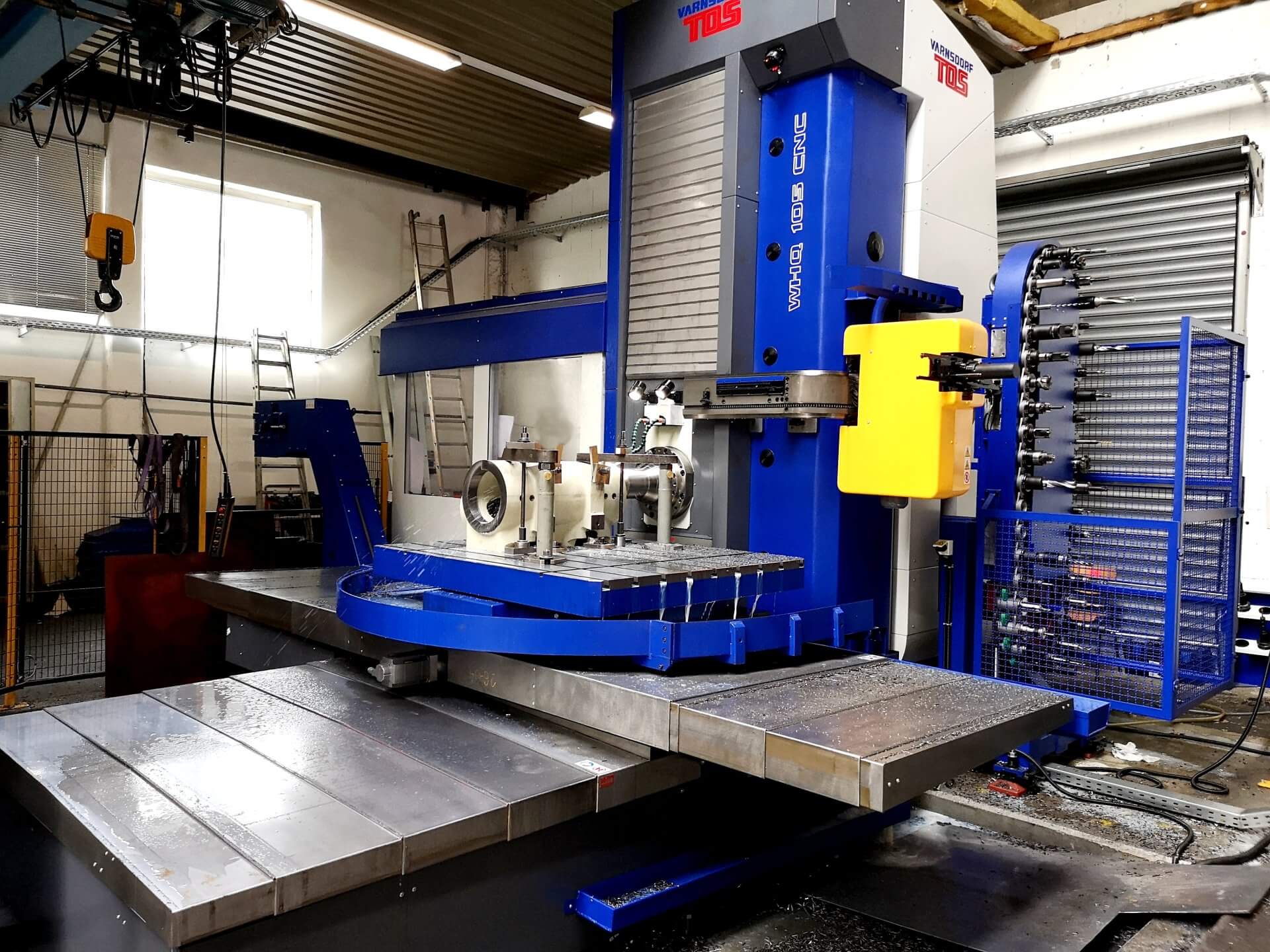

Bohrwerk TOS WHQ13CNC 3500 x 2500 x 1250
Bohrwerk TOS WHQ10CNC 1800 x 1600 x 1250
Soraluce SP 8000 7100 x 1250 x 2100 Schwenkkopf für H+V Rundachse Ø550 H+V Rundachse Ø800 H
CME FS-6 4000 x 1200 x 1700
Quaser MV204CPL 1524 x 700 x 592
Reckermann 3000 x 1250 x 450
SHW 2000 x 1100 x 1.300
MAP Pro E5 1000 x 800 x 660
Diverse Kleinfräsmaschinen
5 Achs-Bearbeitungszentrum Map ProFlex6 900 x 660 x 600 B = +-96°
5 Achs-Bearbeitungszentrum SHW Unispeed5 2000 x 1300 x 1300 A = +-90° 1° Teilung
C = +90 -270° 1° Teilung
3 Achs-Bearbeitungszentrum Map ProE4 1270 x 640 x 610
3 Achs-Bearbeitungszentrum Hwacheon Vesta1050B6K 1050 x 600 x 620
Universalfräsmaschine Abene VHF380 800 x 450 x 475
Bohrwerk Scharmann 1380 x 955 x 745



Sägerei

Bezeichnung Sägemaß in mm
2x Huvema BMSY 1110C 1100 x 1110
Huvema BMSY 1100 1500 x 1540
3x Huvema BMSY 800 800 x 840
Kasto Twin 300 x 340



heinicke Maschinen- und Metallbau GmbH

CNC-FRÄSEN

Die Firma heinicke Maschinenbau unterhält einen modernen Maschinenpark mit mehreren Bearbeitungszentren, diese ermöglichen eine flexible und effiziente Bearbeitung individueller Aufträge – und das selbstverständlich auf hohem, technischen Niveau. Die Firma heinicke ist in der Lage anspruchsvolle Aufträge schnell und zuverlässig zu bearbeiten.
Wir bieten unseren Kunden mit unserem umfangreichen Fräs-Maschinenpark unter anderem folgende Dienstleistungen an:

  • Prototypenfertigung
  • Bearbeitung von Serienteilen
  • Konstruktives Fräsen von Einzelteilen
  • Lösungen zur Fräsbearbeitung Ihrer individuellen Projekte
  • Fräsen von allen Werkstoffen
  • Fertigung von Serienteilen

Maschinen

Bezeichnung Fahrwerk XYZ in mm Zusatz

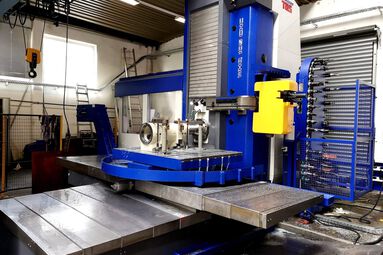

Bohrwerk TOS WHQ13CNC 3500 x 2500 x 1250
Bohrwerk TOS WHQ10CNC 1800 x 1600x 1250
Soraluce SP 8000 7100 x 1250 x 2100 Schwenkkopf für H+V Rundachse Ø550 H+V Rundachse Ø800 H

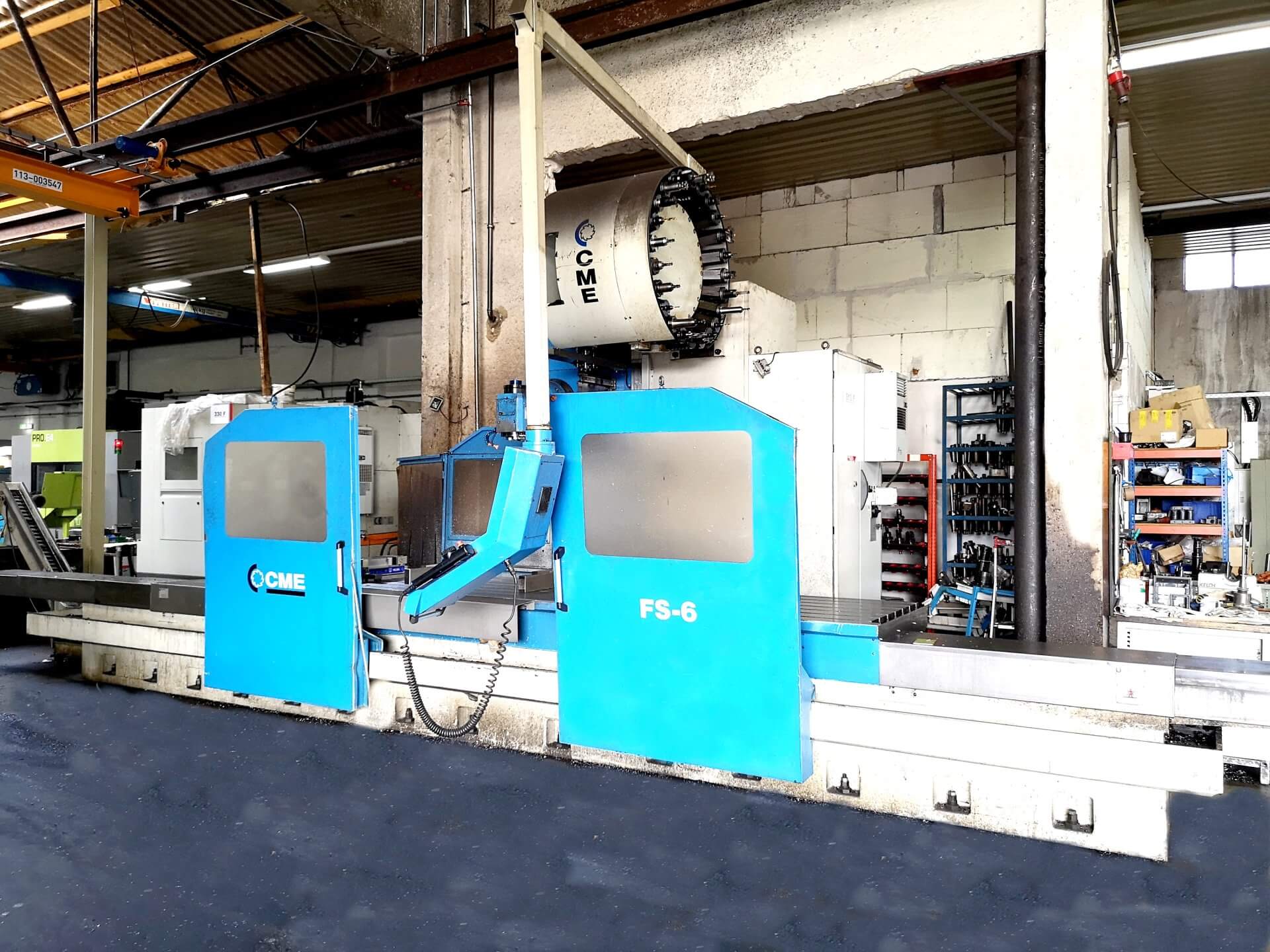

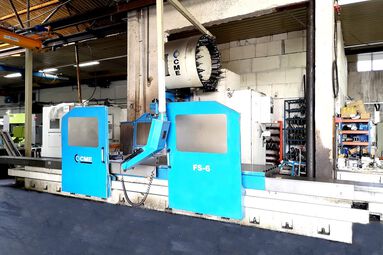

CME FS-6 4000 x 1200 x 1700
Quaser MV204CPL 1524 x 700 x 592
Reckermann 3000 x 1250 x 450
SHW 2000 x 1100 x 1.300
MAP Pro E5 1000 x 800 x 660
Bohrwerk Scharmann 1380 x 955 x 745
5 Achs-Bearbeitungszentrum Map ProFlex6 900 x 660 x 600 B = +-96°

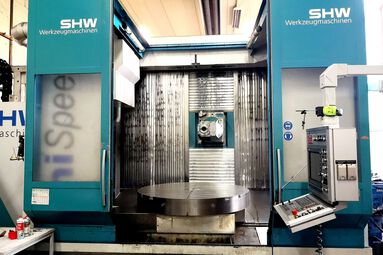

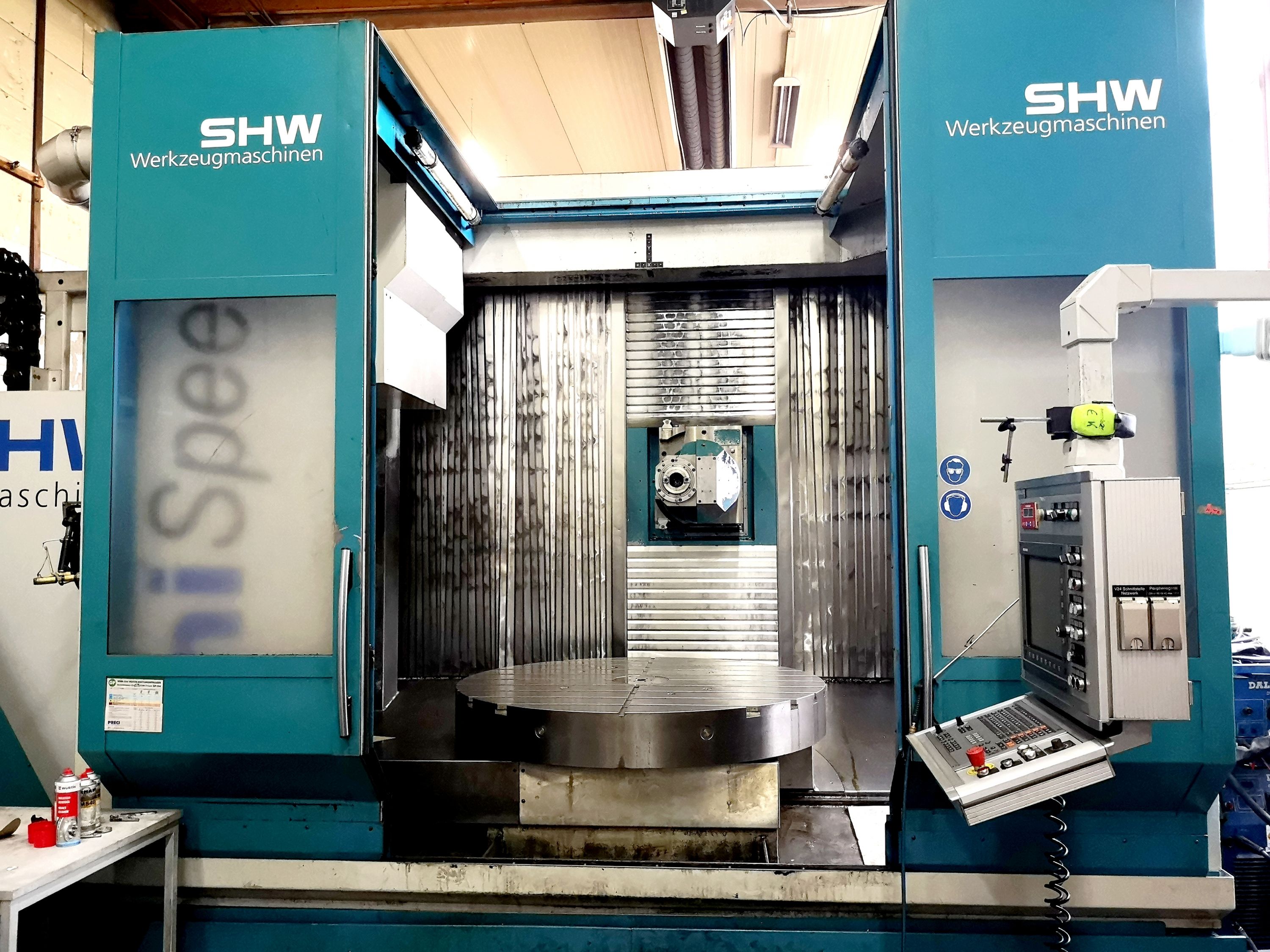

5 Achs-Bearbeitungszentrum SHW Unispeed5 2000 x 1300 x 1300 A = +-90° 1° Teilung
C = +90 -270° 1° Teilung
3 Achs-Bearbeitungszentrum Map ProE4 1270 x 640 x 610
3 Achs-Bearbeitungszentrum Hwacheon Vesta1050B6K 1050 x 600 x 620
Universalfräsmaschine Abene VHF380 800 x 450 x 475
Diverse Kleinfräsmaschinen
